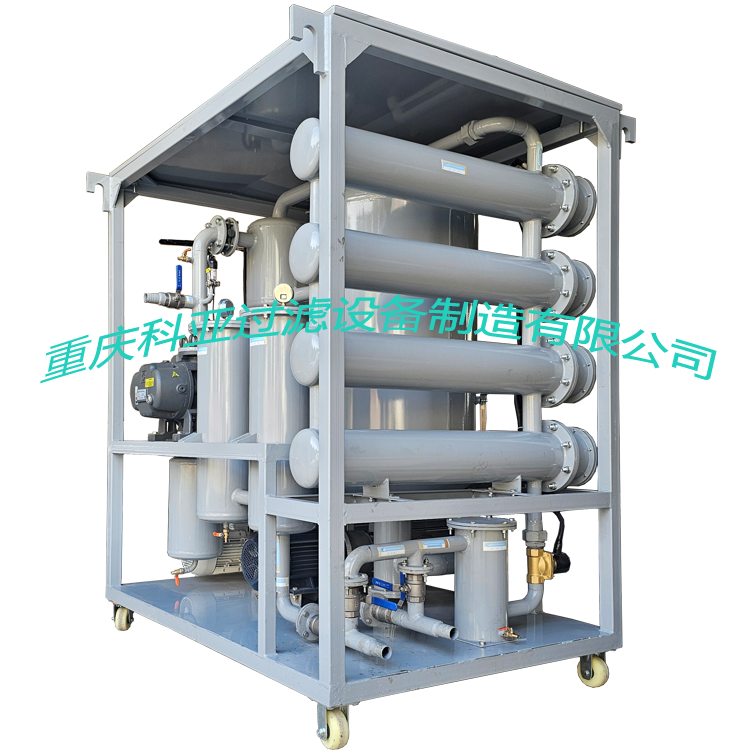

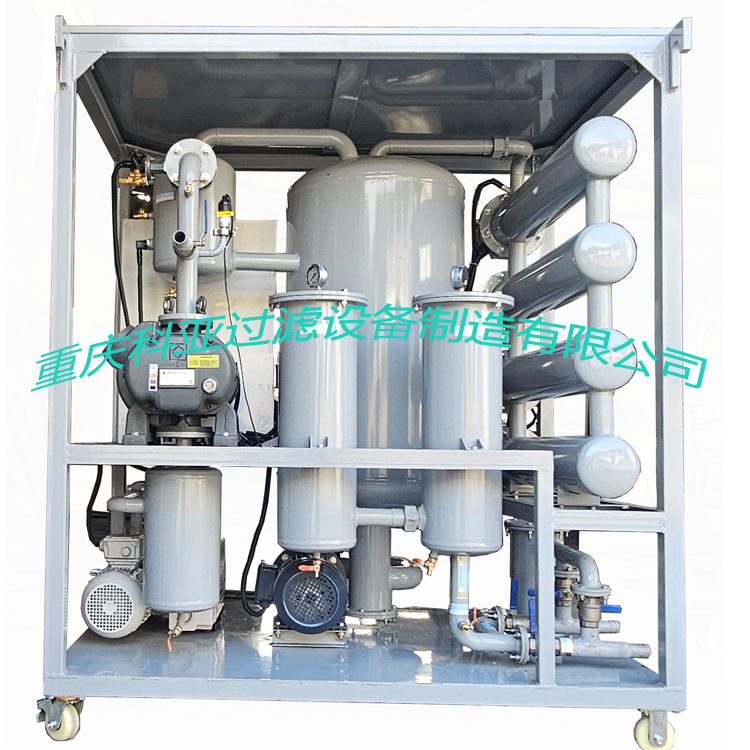

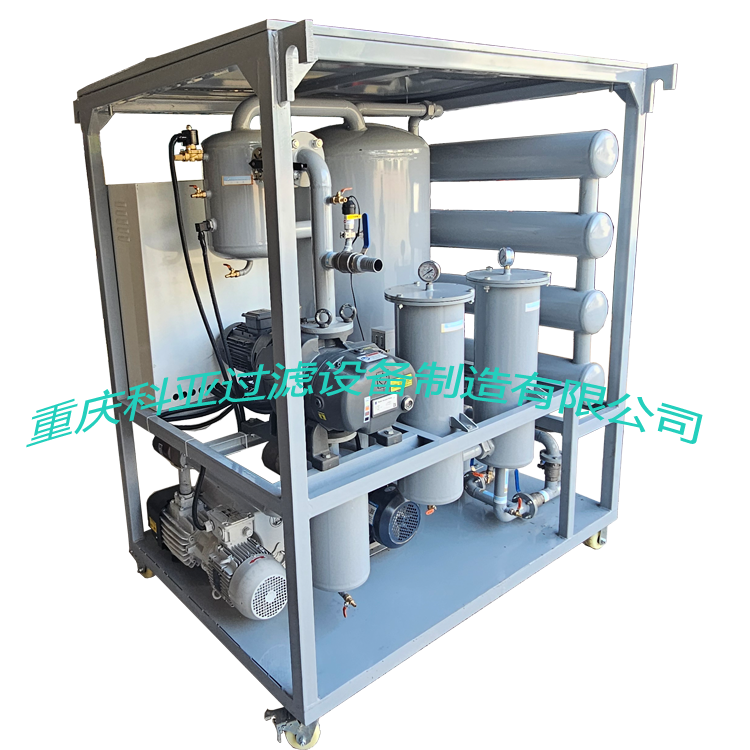

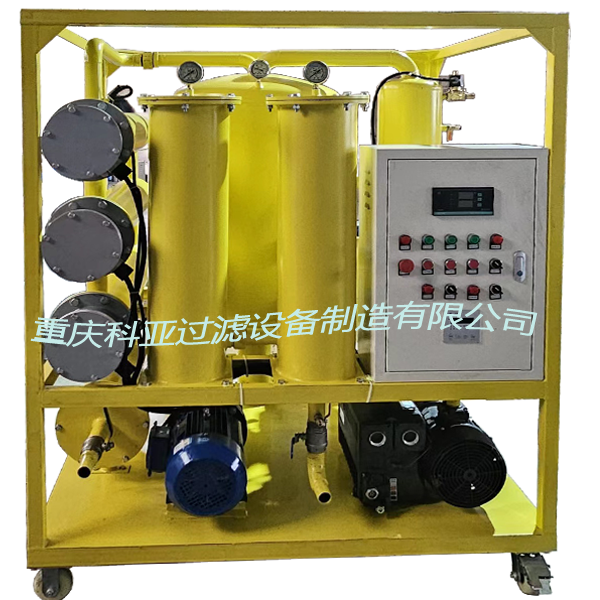

设备编号：ZJA系列变压器油双级真空滤油机

主体材质：高碳钢，可选配304不锈钢，316不锈钢

工作原理：双级高真空脱水脱气,兼有抽真空、注油功能

适用油品：变压器油、互感器油、开关油等绝缘油

产品用途:

1. 适用于110KV以上大型变电站的变压器现场检修及新油、进口油、互感器油、超高压变压器油等油品的深度净化处理。

2. 用于电厂、电站、电力公司、变电工业、冶金、石化、机械、交通这、铁路等行业电力系统、变电站的检修、安全使用。也可用于变压器的真空注油、真空干燥，热油循环。

3. 采用双级高真空设计，在海拔高地区使用本系列机型更显优势。

产品技术特点:

1. 双级高真空，大抽速，脱水脱气三维立体闪蒸技术，能快速、高效的除去油中的水分、杂质、烃类等有效成分。使油的干燥程度、击穿电压值，一次过滤效果就可以大大提高，缩短油处理工期，从而提高油的使用性能。

2.系统采用低表面负荷炭纤维加热技术，防止油质裂解而产生乙炔气体。低能耗、加热均匀、油温稳定。

3. 能够满足安装或检修现场对变压器本体抽真空和真空注油。

4.高β值精密滤材，多级过滤逐级加密，除去油中的细微颗粒。滤芯体积大，纳污容量大。使用寿命长，并配置滤芯污染度自动检测功能。

5.本机采用自动恒温控制、光电液位控制、自动消泡控制、超低液位保护、自动压力保护等高端精良的配置，保证设备在运行中不喷油，安全稳定运行。

6. 可在线滤油，可无人运行，运行状态由指示灯显示。

7. 本机人性化设计设计，低噪音，操作容易，维护间隔长，低能耗节省运行成本。

8. 整机设有连锁安全保护，排油系统、真空系统与加热系统连锁，避免误操作。

9. 多级精密过滤，逐级加密能阻挡微细杂质，纳污量大，可反复清洗使用，不会带来二次污染。

10. 该机标准配置的前级泵均采用原装进口真空泵(自然冷却方式)，抽气速度快，可快速获得高的工作真空度。

用户可选配置：

1. 根据用户的需要可选配PLC智能控制，触摸屏操作，并设动态显示。

2. 主要动力部件、过滤器材、电器部件可选用高品质进口产品以提高设备的使用性能。

3. 可先配在线式水份检测仪。

4. 选配变频器，可根据需要选择流量。

5. 选配带累加功能的流量计。

6. 选配外接对变压器抽空系统。

7. 整机结构可制作成移动式、固定式、拖车式(并轴或双轴)。

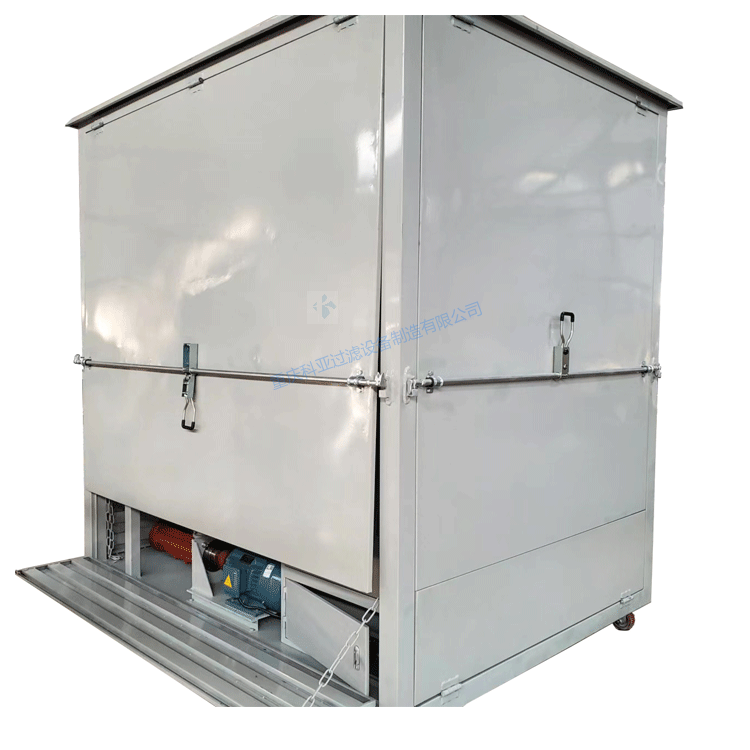

8. 可制作成全封闭式、遮檐式、帆布蓬、敞开式。

9. 根据需要可任意选择设备颜色。

技术参数：

项目	参数名称		型号/单位	ZJA-2	ZJA-3	ZJA-6	ZJA-9	ZJA-12	ZJA-18
设 备 技 术 指 标	流量		L/Min	30	50	100	150	200	300
	极限真空度		Pa	≤5
	工作压力		MPa	≤0.35
	恒温控制范围		℃	45-70
	电源		V	50Hz380V三相四线
	工作噪声		dB(A)	≤65～85（视配置而定）
	工作真空度		Pa	≤80
	总功率		KW	18+2.6	30+3.7	60+7.2	90+9	120+14.3	150+19
	进出口管径		mm	32/25	38/32	44/38	48/44	64/48	76/64
	设备重量		Kg	750	950	1300	1800	2800	3500
	外形尺寸	长	mm	1450	1550	1850	2180	2550	2880
		宽		1150	1250	1550	1720	2150	2660
		高		1550	1600	1780	2050	2450	3000
油处 理指 标	油击穿电压		KV	70-75(GB/T507)
	油中含水量		PPM	≤3(GB/T7600)
	油中含气量		%	≤0.05(GB/T423)
	过滤精度		μm	≤3

适用于110KV以上大型变电站的变压器现场检修及新油、进口油、互感器油、超高压变压器油等油品的深度净化处理。
