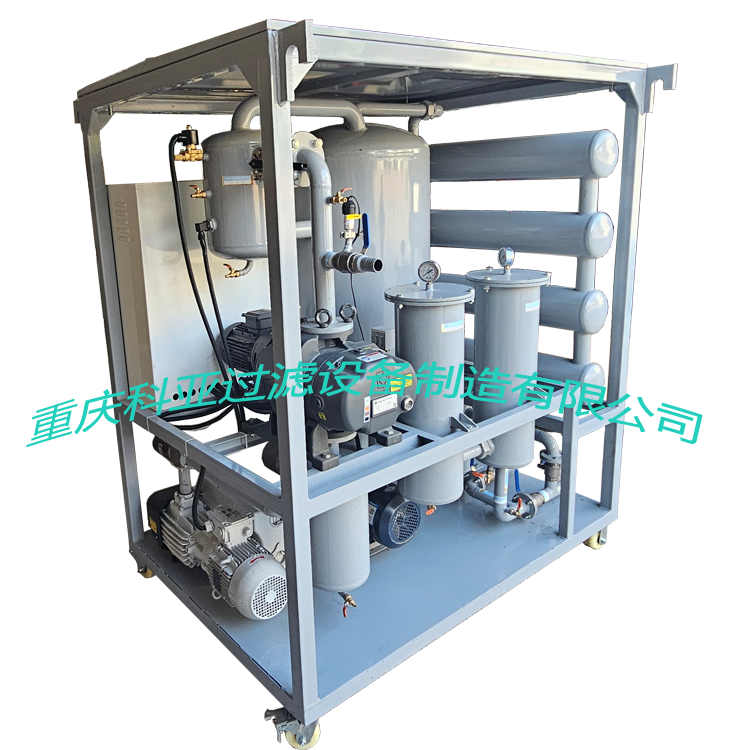

产品名称：ZY系列绝缘油真空滤油机



产品用途：

●ZY系列产品是重庆科亚过滤设备制造有限公司专门针对绝缘类油品精心研发打造真空型滤油机。用于对变压器油、绝缘油、开关油、电容器油、冷冻机油等电气绝缘类油品的净化过滤处理。

●ZY系列真空滤油处理的目的是消除油中的颗粒、水分、气体等其它污染物，并有降低酸值的作用。使油品的介电强度、含气量、酸值、介损等关键指标达到相应的规范要求，尽可能的保障用户电气设备安全运行。

●该产品广泛用于供电、发电、输变电、电力设备制造、电力工程、电气设备维护、电力试验、电气科研等行业客户的油品净化处理。

●滤油机还具有抽真空、真空干燥、在线滤油、注油、热油循环等功能，可以完全满足用户现场的各种使用功能要求。

●ZY系列真空滤油机是一个撬装结构的独立油净化过滤系统，可带电在线循环过滤，也可移动到滤油点进行离线式滤油。

●设备除具有可靠的过滤净油功能外，还可方便的转换阀门用于单独抽油、注油、补油功能，以满足现场的各种使用要求。



产品特点：

●除水脱气效率高：采用三维立体蒸发脱气、脱水系统，加上特殊真空填料，增大油膜表面面积，迅速分离油中的水分和气体。

●除杂能力强：高β值精密滤材，多级过滤逐级加密，除去油中的细微颗粒。滤芯体积大，纳污容量大。使用寿命长，并配置滤芯污染度自动检测功能。

●油处理时间短：高真空大抽速，能快速高效的去除油中的水汽，使油的干燥程度、击穿电压值，一次过滤后效果就可以大大提高，缩短油处理工期，从而提高油的使用性能。

●加热均匀：系统采用低密度间接式循环炭纤维加热技术，防止油质裂解而产生乙炔气体。低能耗、加热均匀、油温稳定。

●自动化控制：本机采用自动恒温控制、自动液位控制、自动消泡控制、自动压力保护等高端精良的配置，保证设备在运行中不喷油，安全稳定运行。

●联锁保护： 过载保护、超压报警停机保护、缺油保护，喷油保护、相序保护等保证了整机长时间可靠运行。

●人性化指示：自动化设计，且有油温、压力、真空度、滤芯污染度、运行状态等指示，标示简洁清楚。

●现代化设计：本机净油工艺设计先进，可在线处理也可离线处理，自动化程度高，可实现无人值守运行。设备结构紧凑，移动灵活方便。

●综合性能好：本机具有低噪音，操作简便，维护间隔长，低能耗，运行成本小，滤油效率高等优点。



可选配装置：

A 可选配PLC（智能可编程逻辑控制系统）:触摸屏式人机对话操作界面，并设动态显示。（选配）

B 进口部件（如：电机油泵组、真空泵组、过滤元件、电气部件、仪表等）。（选配）

C 流量计。（选配）

D 配置变频系统可实现滤油或注油时的流量选择。（选配）

E 在线微水仪。（选配）

F 真空计。（选配）



可选外形结构：

底 座 结 构： 1、移动滚轮式   2、固定安装式    3、移动拖车式

机 架 结 构： A、敞开式      B、顶棚遮檐式    C、全封闭防雨屋    D、帆布棚遮避式

材 质 选 择： 1、高碳钢      2、油路不锈钢    3、全不锈钢

颜 色 选 择： 牛奶白；天空蓝；草地绿；工业灰；警示黄。

技术参数：

项目	参数名称		型号/单位	ZY-10	ZY-20	ZY-30	ZY-50	ZY-100	ZY-150	ZY-200
设 备 技 术 指 标	公称流量		L/Min	10	20	30	50	100	150	200
	极限真空度		Pa	≤-0.99
	工作真空度		MPa	≤-0.09~-0.095
	可设定油温		℃	常温~100℃
	正常工作油温		℃	55℃ ±5
	扬程		m	≥10
	连续工作时间		H	≥200
	无故障工作时间		H	≥5000
	工作电压		V/HZ	3相 380V/50Hz(外销机型根据用户当地电压定制)
	工作压力		MPa	≤0.5
	整机功率		KW	12	15	18	28	52	65	102
	加热功率		KW	15	15	18	30	60	80	100
	进出口油管径		DN	25	25	25	32	40	50	65
	设备重量		Kg	265	280	295	350	470	600	750
	外形尺寸	长	mm	950	950	950	1150	1250	1350	1600
		宽		800	800	800	850	950	1050	1200
		高		1230	1250	1280	1600	1650	1750	1850
油处理指 标(三个过程，油温≥50℃取样)	油中含水量		ppm	≤5ppm（GB7600）无（痕迹）(GB/T260)
	滤芯精度		um	≤1-5um    无(GB/T511)
	击穿电压		KV	≥65KV（球级）
	油中含气量		%	≤0.1%（体积比）

※设备外形尺寸和设备重量仅供参考，随着产品的不断发展以实物为准。
