板式滤油机主要结构组成有哪些

发布时间：2023-02-09 浏览次数：555次 作者：科亚过滤

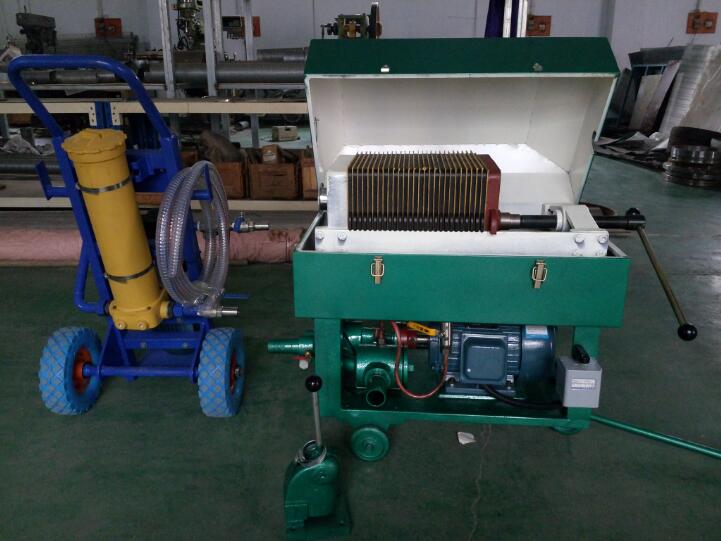

　　板式滤油机主要结构是由齿轮泵、滤清器、安全阀、回油阀、放液水嘴、滤床（包括压力表、滤板、滤框、滤纸、油盘）、前支架、后支架、底盘、拉杆、联轴器及电动机组成，其中滤板、滤框交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由电动机通过联轴器带动齿轮泵旋转，使油液压入滤床，通过滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。

　　板式滤油机部件作用：

　　回油阀借助齿轮泵进油口的真空作用，将油盘内的余油吸入滤清器。

　　安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使油液在泵中自行循环，油压不再上升，以确保设备安全运转。

　　板式滤油机的操作规程：

　　1、操作者应熟悉本机的性能以及操作方法；

　　2、机器启动后，应检查压力表的读数情况，一旦有异常现象，立即停车检查；

　　3、根据油的干净度，在循环过滤2—3倍后，打开油样阀，取样实验，直到合格为止；

　　4、工作一段时间后，压力会升高到0.4Mpa以上或比初始压力要低，系滤纸被击破或残留的杂质已经覆盖了整个滤纸，须更换；

　　5、安全阀在出厂时已经调试好，不得随便拆卸。如确有必要，须检验合格后方可继续使用；

　　6、工作时如发现油箱的渗油位置超过游标，可开启回油阀，将油放净。在关闭回油阀；

　　7、过滤结束，清洗机器，涂上防锈油，放置在干燥通风的地方。
