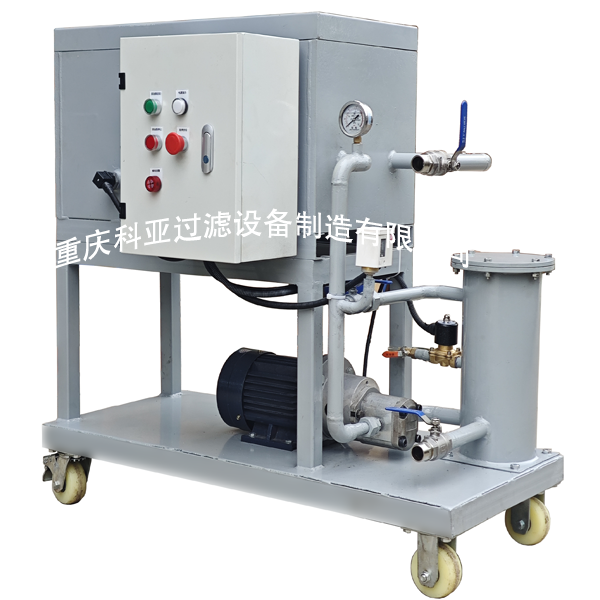

产品名称：LY系列板框压力式滤油机



产品用途：

LY系列板框压力式滤油机用于对变压器油、透平油、液压油等液态的无强腐蚀性的所有油品的杂质和微量水份地过滤。

广泛应用于电厂、电站、工矿企业、变电所、石油、化工、冶金、铁路、航空等单位用作工业油品过滤净化设备。



产品结构：

● 板框滤油机由过滤床、油泵电机和粗过滤器等元件组成。

● 滤床由多层滤板和滤框组成，滤板和滤框间衬有作为过滤介质的滤纸或滤布，凭借压紧装置的压力过滤。

● 滤板和滤框固定形成单独的过滤室，被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。



产品原理：

● 污染油品通过吸油过滤器，在输油泵压力作用下，油液通过过滤介质（滤纸或滤布），油中的杂质被有效拦截。当滤纸上的杂质越积越厚，造成滤孔堵塞，输油压力会越来越大，提示达到额定压力时更换滤纸。

● 除水过滤原理：板框式滤油机的滤油纸要求必须是干燥的脱脂棉质纤维纸。此种材质除了有很好的油质过滤渗透性外，更有极强的吸水性，油液中的微水在通过除杂过滤的同时能被滤油纸完全吸收。

● 板框滤油机除水是靠滤油纸的吸水性，脱水效果有限，对含水量大的油品建议选择我公司的真空滤油机产品。



产品特点：

● 结构简便、操作简易，不受场地限制。

● 采用滤纸过滤，运行成本低。虽然传统但却是非常经济，有效的过滤设备。

● 可根据需求选择精度不同的滤油纸达到过滤效果。



可选配置模式：

A 进口部件（选配进口品牌、电机油泵组、电气部件、仪表）。（选配）

B 根据工况环境，选择合适防爆等级（Ex d II、 Ex d I 、BT4、 CT4 ）。（选配）

C 可根据客户情况定制非标配置（如高扬程；高油温等）。（选配）



可选外形结构：

底 座 结 构： 1、移动滚轮式；  2、固定安装式。

颜 色 选 择： 牛奶白；天空蓝；草地绿；工业灰；警示黄；用户自选。

技术参数图片：

参数名称		型号/单位	LY-30	LY-50	LY-100	LY-150	LY-200	LY-300
流量		L/Min	30	50	100	150	200	300
工作压力		Mpa	≤0.5
过滤面积		m2	0.6	0.78	1.3	1.89	2.5	3.2
板框尺寸		mm	280×280					300×300
压紧方式			手动螺旋压紧
电机功率		kw	1.5	1.5	1.5	4	4	5.5
工作电源		V	380V/50Hz(或根据用户需要)
进出口管径		mm	25	25	32	40	40	50
滤纸尺寸		mm	300×300					320×320
外形尺寸	长	mm	800	800	950	1250	1450	1600
	宽		450	450	500	500	500	600
	高		900	900	1000	1050	1050	1100
设备重量		kg	150	180	240	320
