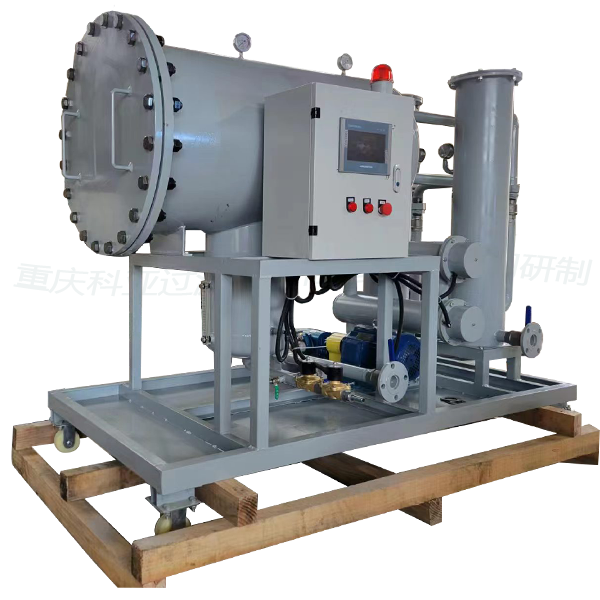

设备编号：KY-TYB系列聚集分离滤油机

产品用途：

本产品主要用于航空煤油、柴油等轻质燃油、低粘度润滑油、液压油、透平油、汽轮机油地过滤净化处理，用于除去油液中的颗粒杂质，污染物及水份。是油库、油站、燃油使用单位、燃油生产单位的主要净油设备。

该系统集自动破乳、高效脱水、精密过滤等功能于一体，能有效滤除油中的水分和杂质。

可作为油系统的旁路式在线过滤；也可作为输油管路过滤；还可独立用作抽油、加油、循环过滤设备使用。

注：过滤柴油能达到国五使用标准！



产品特点：

● 整机特殊化设计，外型美观，功率小，运行成本低。

● 集精密过滤及高效脱水两种功能于一体。

● 大流量连续处理，净化能力强，脱水效率高。

● 纯物理净化，不改变油液理化性质，延长油品使用寿命。

● 可自动排水，真正做到无人值守。

● 杂质采用多层次过滤，粗滤芯、保护滤芯、精滤芯均选用欧美进口材料，颗粒度控制效果非常好。（能达到NAS5-8级）



产品技术原理：

过 滤：油液在系统中首先通过精度为150um的磁性吸滤器，以保护油泵不被大的颗粒污染物伤害，然后油液进入高效预过滤器（可选12、7、5UM），再通过聚结、分离脱水后，进入保护精过滤器(5UM)进行处理，以保证进入用户油箱的油液清洁度达到设计指标。

聚 结：油品通过设备时，首先进入聚结系统，由于聚结滤芯材料特殊的分子结构的作用，油液中的乳化水及游离水在通过系统后被聚结成较大的水滴，在重力的作用下下沉到储水罐内。

分 离：通过聚结系统的油液再进入分离系统，在此前由于重力作用较大的水滴已经沉入储水罐，但仍有小水珠在惯性作用下随油液进入分离系统。分离滤芯由鼎能特殊开发的疏水材料制成，在油水混合体通过滤芯时，水珠被挡在外面相互聚集形成水滴下沉，而油液则进入滤芯最终从净油口排出。

排 水：分离出来的水分储存在储水罐中，可通过人工目视排放，也可设油水介面计测量自动排放。

可选配置模式：

A 可选配PLC（智能可编程逻辑控制系统）：设油水介面仪自动排水，并设动态显示。（选配）

B 进口部件（电机油泵组、过滤元件、电气部件）。（选配）

C 流量计。（选配）

D 根据工况环境，选择合适防爆等级（Ex d II、 Ex d I 、BT4、 CT4 ）。（选配）

F 板框式精滤器。（选配）



可选外形结构：

底 座 结 构： 1、移动滚轮式； 2、固定安装式。

机 架 结 构： A、敞开式；   B、顶棚遮檐式；  C、全封闭防雨屋。

材 质 选 择： 1、高碳钢；   2、全不锈钢。

颜 色 选 择： 牛奶白；工业灰；警示黄；不锈钢本色表面处理。

技术参数：

项目	参数名称	单位	KY-TYB-30	KY-TYB-50	KY-TYB-100	KY-TYB-200	KY-TYB-300
设 备 技 术 参 数	公称流量	L/H	1800	3000	6000	12000	18000
	工作压力	Mpa	≤0.5
	油温	℃	≤70
	工作电源	V	380V/50Hz（或根据用户需要or  at  user’s option）
	总功率	Kw	1.5	1.5	1.5	3	4
	进出油口管径	m	25	32	40	50	65
	设备重量	Kg	350	390	500	800	1200
	外形尺寸	cm	150*100*130	150*100*130	160*120*150	170*125*180	210*125*160
油 处 理 指 标	油中含水量	ppm	≤100（GB/T7600）
	过滤精度	um	≤3
■设备外型尺寸和设备重量仅供参考，以实物为准
